在我们化工生产中,经常用到蒸汽,但是蒸汽的温度直接影响下游用汽设备和管道的寿命.降低蒸汽出口过热度的能力主要受控制系统的限制,许多蒸汽混合器的制
造厂都不会轻易保证饱和温度以上10度内的减温效果,蒸汽混合器和控制系统一起就能达到这种要求.
蒸汽混合器结构主要由2种
1：雾化水蒸汽混合器结构是大部分蒸汽混合器时通过引入减温水并将其雾化成细小的水滴来实现工艺蒸汽减温的,水滴蒸发的过程也是过热蒸汽的显热转变成汽
化潜热的过程,蒸汽混合器所需要的水量取决于能量平衡,汽化的减温水流量是蒸汽混合器出口蒸汽流量的组成部分.雾化水蒸汽混合器对整个蒸汽系统几乎没有压
降阻力,减温水的压力要高于蒸汽的压力,通常不小于0.345MPa的压差，另一个要求是出口蒸汽的最低温度不能低于11度.雾化水蒸汽混合器目前来讲结构简单,
造价低廉,应用广泛.
雾化水蒸汽减温器原理图
2:文丘里蒸汽混合器结构是在不能提供高压减温水的情况下,不能选用雾化水蒸汽混合器,选择文丘里蒸汽混合器是一个不错的选择.蒸汽管道的上游蒸汽通过文
丘里喷嘴在喷嘴缩口外围有1个环形减温水室内,文丘里喷嘴处产生负压,进入的减温水立刻被高速气流粉碎，依靠高速气流达到良好的雾化效果.
两种结构比较,文丘里蒸汽混合器造价要昂贵一些,蒸汽压降也高一些,但其负荷调节比和出口过热度是普通雾化水蒸汽混合器不能比拟的.
一、产品简介

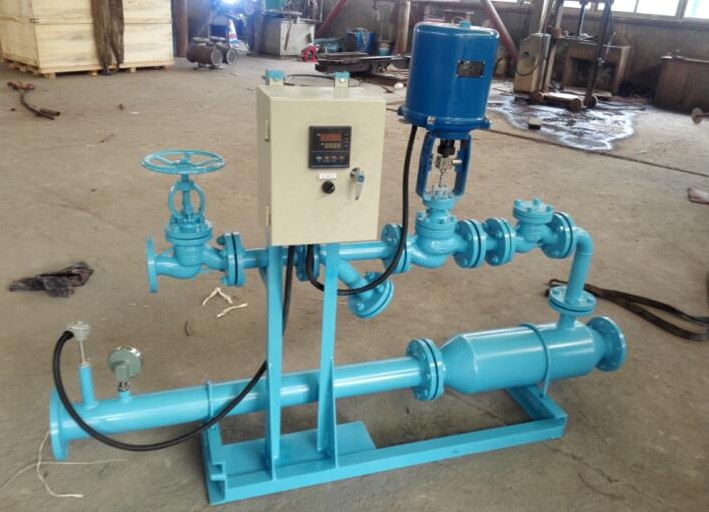

蒸汽混合器是我公司开发研制的新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地使用在生活、生产用热水采暖和热力除氧等系统中。长期运行实践证明，该产品使用效果良好，尤其经过我公司为用户配套供应大小头、各种阀门、仪表、水泵、温控器等后，给用户带来的方便，同时保障了系统的正常运行。
二、结构及原理
蒸汽混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中，两者在高速流动中瞬时良好混合，以达到加热水的目的 ，调节蒸汽侧阀门（手动或电动调节阀），就可得到所需温度的热水。
三、工作特性
蒸汽混合器对于不同型号规格的加热器，为了加热不同温度的热水，在额定流量D1（t/h）下，所需蒸汽量可由下式计算：
D0=D1C1（T2-T1）/（i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)
式中：
C1-水在T1温度下比热（KJ/Kg·℃)
C2-水在T2温度下比热(KJ/Kg·℃)
T1-进入加热器水温(℃)
T2-加热后的水温（℃）
i"-进入加热器在压力P0下的饱和蒸汽热焓(KJ/Kg)
●开式系统蒸汽消耗量表（饱和蒸汽压力为0.4MPa）
产品简介 ：
蒸汽混合器结构原理是大部分蒸汽混合器时通过引入减温水并将其雾化成细小的水滴来实现工艺蒸汽减温的,水滴蒸发的过程也是过热蒸汽的显热转变成汽化潜热的过程.
